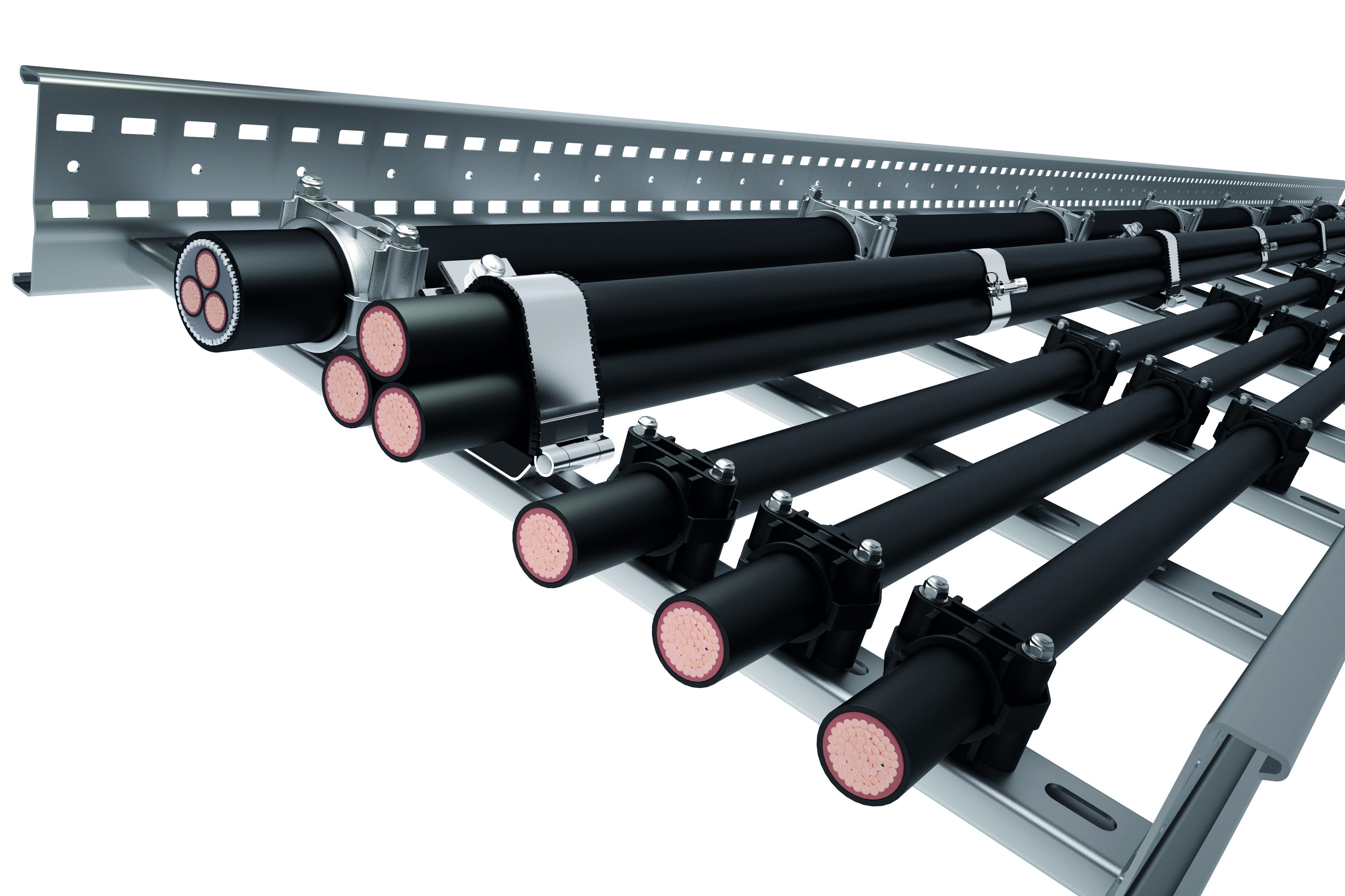

Компоновка кабеля

Кабельные системы имеют разные компоновки. Кабельные скобы CMP разработаны и протестированы согласно стандарту IEC 61914, что позволяет выбрать подходящие кабельные скобы независимо от компоновки кабеля.

Преимуществом использования трех одножильных кабелей в подобной конфигурации является минимизация возбуждения вихревых токов, что позволяет снизить эффект локализованного нагрева, а также обеспечить допустимую нагрузку по току в цепи.

Скобы для трехлистной компоновки кабелей — это устройства, используемые для удерживания трех одножильных силовых кабелей, и имеющие треугольную форму, расположенные по всему маршруту прокладки кабелей.

Неисправные состояния одножильных кабелей в трехлистной компоновке приводят к образованию высоких динамических электромагнитных сил. Эти силы необходимо корректно ограничить во избежание серьезных повреждений системы кабельной разводки и, что более важно, возможных несчастных случаев со смертельным исходом.

В ОДНОЙ ПЛОСКОСТИ/ПАРАЛЛЕЛЬНАЯ КОМПОНОВКА ОДНОЖИЛЬНЫХ КАБЕЛЕЙ

Это компоновка, при которой несколько кабелей расположены на плоскости, обычно на равном расстоянии.

Компания CMP Products изготавливает различные виды кабельных скоб, предназначенных для опоры и удерживания кабелей плоской формы. При этом данные кабельные скобы могут быть изготовлены из различных материалов, что позволяет их использовать в любых условиях окружающей среды. Кабельные скобы от CMP Products, предназначенные для параллельной фиксации или фиксации кабелей плоской формы, также прошли испытания в условиях короткого замыкания согласно стандарту IEC 61914.

ТРЕХЛИСТНАЯ КОМПОНОВКА КАБЕЛЕЙ

В данной системе кабели расположены так, что каждый из них находится на одинаковом расстоянии от другого. Согласно изображению в поперечном разрезе, линии, соединяющие центральные точки кабелей, образуют равносторонний треугольник.

Компания CMP Products изготавливает несколько видов кабельных скоб, разработанных и прошедших испытания специально для использования в трехлистной компоновке. Данный ассортимент кабельных скоб успешно прошел испытания и сертифицирован по стандарту IEC 61914. Эти испытания подразумевают проверку кабельных скоб для кабелей соответствующих диаметров в наиболее экстремальных условиях короткого замыкания, а также в условиях воздействия наибольших электромеханических сил.

МНОГОЖИЛЬНЫЙ КАБЕЛЬ

Это кабель — состоящий из нескольких проводников, имеющих одно общее покрытие.

На данный момент отсутствуют стандарты испытания кабельных скоб в условиях короткого замыкания, использующихся для крепления многожильных кабелей. Тем не менее, по-прежнему присутствует необходимость удерживать, обеспечивать безопасность и сохранять целостность многожильных кабелей независимо от того, оснащены они механическими средствами защиты и броней, или нет. Благодаря своей конструкции многожильные кабели оснащаются дополнительными слоями изоляции и/или наполнителей, а также внешней рубашкой или оболочкой, которые предотвращают их контактирование на протяжении эксплуатационного периода. Существует распространенное мнение, что многожильные кабели, оснащенные броней и наружной рубашкой или оболочкой, сдерживают силы, возникающие в момент короткого замыкания. Тем не менее, компания CMP Products проводит испытания своего ассортимента кабельных скоб для многожильных кабелей в условиях короткого замыкания с учетом проектных особенностей эксплуатации.
